GP

瑞胤液压目前开发了GP,GR,GH,GS,GT,GV,GGM系列摆线马达,其中GP系列的摆线马达是一种小体积、经济型轴配流液压马达。

产品描述

瑞胤液压目前开发了GP,GR,GH,GS,GT,GV,GGM系列摆线马达,其中GP系列的摆线马达是一种小体积、经济型轴配流液压马达。

可选功能

  • 法兰安装
  • 马达带滚针轴承
  • 侧边和底部油口
  • 轴油封可适用于高压和低压
  • 轴伸:平键、花键、锥键
  • 公制和BSPP油口
  • 其他功能

应用

  • 输送机械
  • 机器人和操纵器的给料机械
  • 金属加工器械
  • 纺织机
  • 农用机械
  • 食品工业
  • 割草机

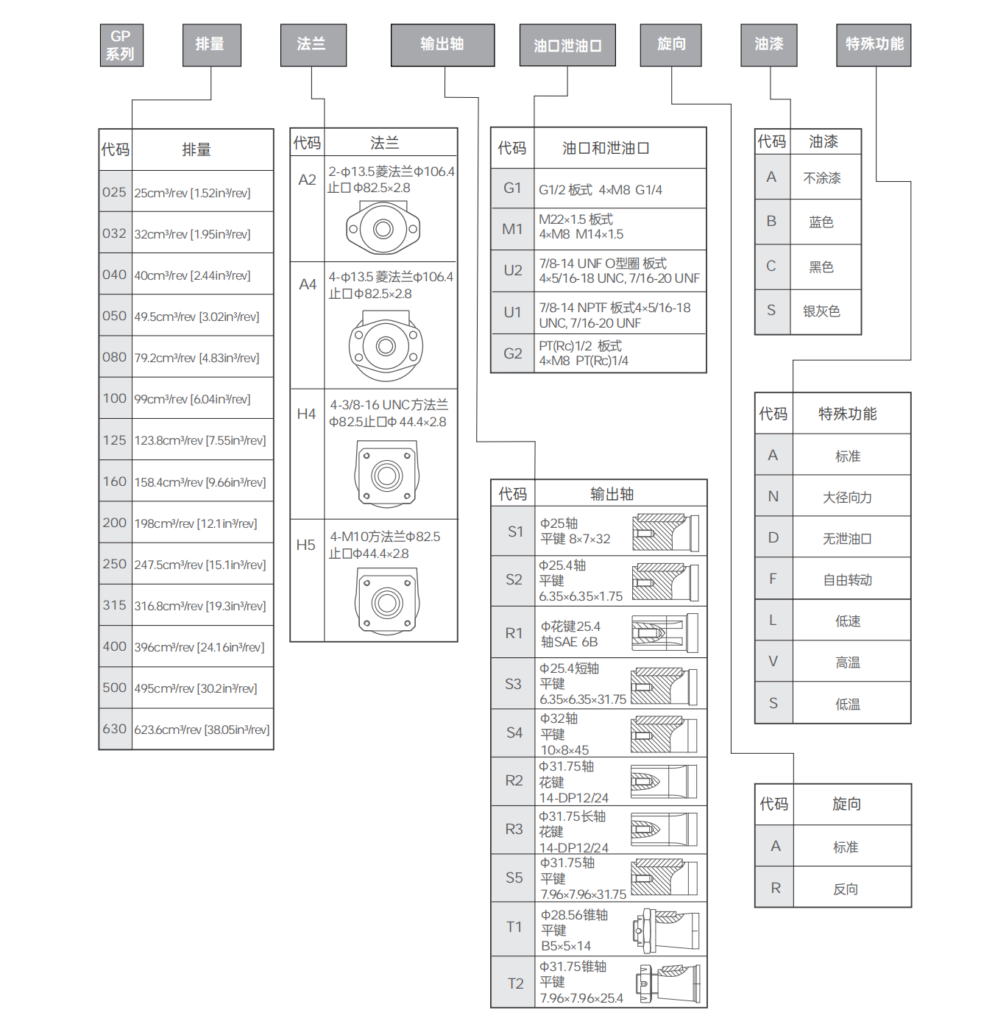

订购代码

性能参数

最大排量
cm³/rev  [in³/rev]

 623,6 [38.05]
最高转速RPM 1815
最大扭矩daNm [lb-in] 连续:50 [4415]断续:64 [5565]
最大输出功率kW [HP] 12,8  [17.1]
最大压力降
bar [PSI]
 连续140[2030]断续175[2540]
最大流量lpm   [GPM] 75 [19.8]
最低转速RPM 10
工作油液 矿物油HLP (DIN 51524)或HM (ISO 6743/4)
温度范围
℃[°F]
 -40至140 [-40至284]
粘度范围
mm²/s  [SUS]
 20至75 [98至347]
过滤 ISO代码20/16(推荐液体过滤精度25微米)
类型GPGPGPGPGPGPGPGPGPGPGPGPGPGP
2532405080100125160200250315400500630
排量,cm³/转 [ in³/转 ]25 [1.52]32 [1.95]40[2.44]49.5[3.02]79.2[4.83]99[6.04]123,8[7.55]158,4[ 9.66]198 [12.1]247,5 [15.1]316,8 [19.3]396 [24.16]495 [30.2]623,6 [38.05]
最大速度
[RPM]
连续160015601500121075560548637830324219015012095
间断1815172017501515945755605472378303236189150120
最大扭矩
daNm [lb-in]
连续3,3 [290]4,3 [380]6,2[550]9,4[835]15,1[1340]19,3[1710]23,7[2100]31,3 [2770]36,6 [3240]38 [3360]38 [3360]36 [3190]39 [3452]44 [3895]
间断4,7 [415]6,1 [540]8,2[730]11,9[1050]19,5[1725]23,7[2100]29,8[2640]37,8 [3345]45,6 [4035]58,3 [5160]56 [4960]59 [5240]57 [5045]64 [5665]
峰值6,7 [595]8,6 [760]10,7[950]14,3[1285]22,4[1985]27,5[2435]36,5[3235]43,8 [3880]55 [4870]68,5 [6060]85 [7505]85,4 [7560]78 [6903]82 [7257]
最大功率
kW [HP]
连续4,5 [6.0]5,8 [7.8]8,4[11.5]10,1[13.5]10,2[13.7]10,5[14.1]10,2[13.7]10,1 [13.5]10 [13.5]7,5 [10]5,8 [7.9]4,6 [6.2]3,5 [4.7]3,3 [4.4]
间断6,1 [8.2]7,8 [10.5]11,6[15.5]12,2[16.1]12,5[16.8]12,8[17.1]12[16.1]12,1 [16.2]12 [16.1]12 [16.1]9 [12.1]7,8 [10.5]7,2 [9.7]5,6 [7.5]
最大压力降
bar [PSI]
连续100 [1450]100 [1450]120[1750]140 [2030]140 [2030]140 [2030]140 [2030]140 [2030]140 [2030]110 [1600]90 [1300]70 [1015]60 [870]55 [800]
间断140 [2030]140 [2030]155 [2250]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]140 [2030]115 [1665]90 [1305]80 [1160]
峰值225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]180 [2610]130 [1885]110 [1740]
最大流量
lpm [GPM]
连续40 [10.5]50 [13.2]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]60[15.9]
间断45 [11.9]55 [14.5]70 [18.5]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]75 [19.8]
最大进油压力
bar [PSI]
连续175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]140 [2030]140 [2030]
间断200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]175 [2540]175 [2540]
峰值225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]
最大泄油口回油压力
bar [PSI]
连续175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]175 [2540]140 [2030]140 [2030]
间断200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]200 [2900]175 [2540]175 [2540]
峰值225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]225 [3260]
最大开启压力无径向载荷 bar [PSI]10 [145]10 [145]10 [145]10 [145]10 [145]10 [145]9[131]8 [116]7 [100]6 [87]5 [73]5 [73]5 [73]5 [73]
最小开启扭矩
daNm [lb-in]
最大压力降 连续3,0 [265]4,0 [355]5,4 [480]7,8 [690]13,2 [1170]16,6 [1470]20,7 [1830]28,2 [2500]33,5 [2950]33,6 [2970]34,4 [3045]34,5 [3050]36 [3180]41,5 [3670]
最大压力降 断续4,2 [370]5,6 [500]6,8 [600]10 [885]16,8 [1490]21 [1860]26,6 [2360]35,5 [3140]42,6 [3770]54,2 [4795]61,9 [5480]60,8 [5390]54 [4780]62 [5480]
最低速度 RPMGP2015101010101010101010101010
重量kg [IB]后油口+0,450 [.992]5,6 [12.3]5,6 [12.3]5,7 [12.6]5,8 [12.8]5,9 [13.2]6,1 [13.5]6,2 [13.7]6,4 [14.1]6,6 [14.6]6,8 [15]7,1 [15.6]7,6 [16.8]8,9 [20]9,5 [21.4]

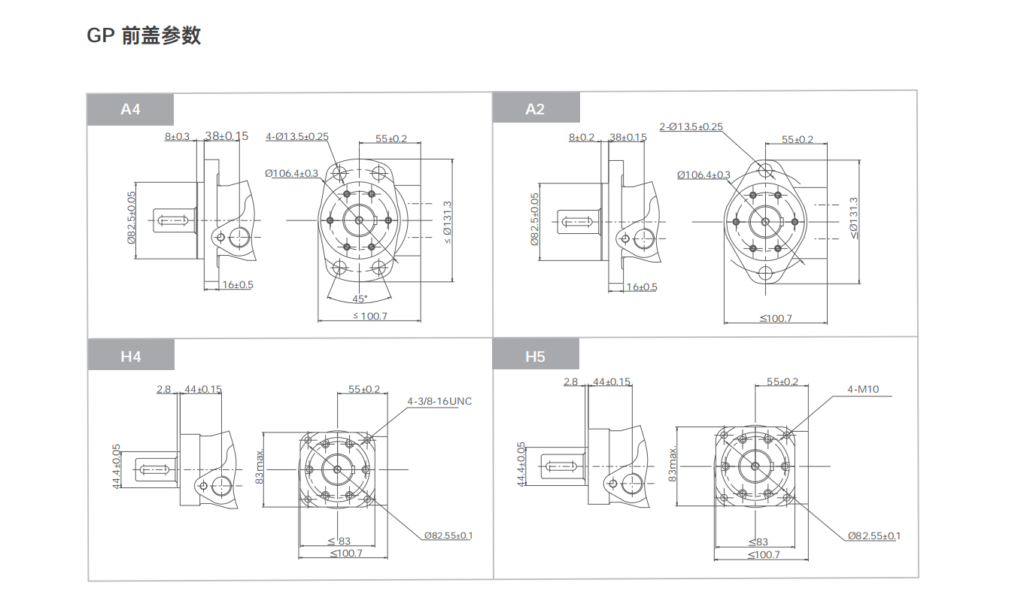

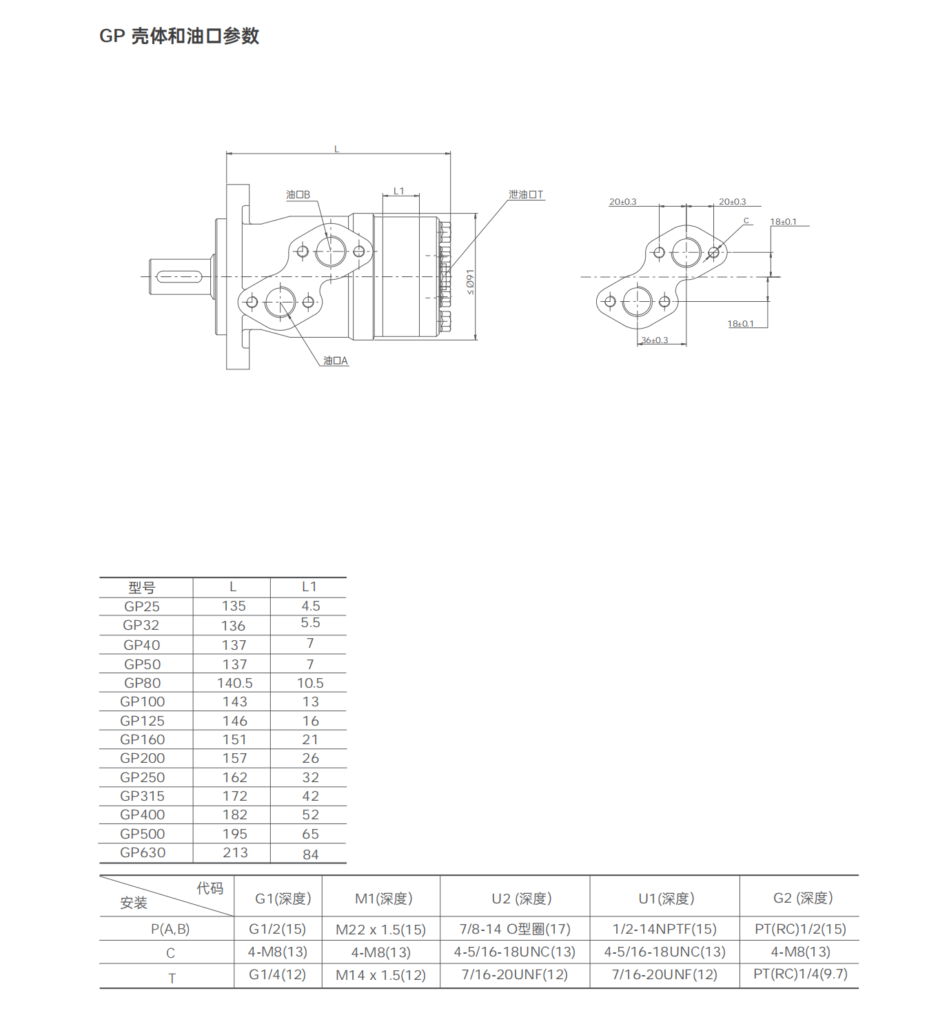

尺寸

摆线马达型号对应表

序号瑞胤系列DFETCLWDPKMSBV
1GMOMMJ129MM/MLHMBGM
2GPOMPMP/MLHPBG
3GPHH101HPBH
4GP-HOMPX
5GROMRRSMRBR
6GRSS103DH/DSHRBS
7GR-HOMRX
8GHOMHMH
9GSOMSMLHSHR
10GSSOMSSMLHSS
11GTOMTMLHTHT
12GTSOMTSMLHTS
13GVOMV10000 系列MLHV
14GVSOMVSMLHVS
15GFATE
16GFBTB
17GFDTG
18GFETGK
19GFFTF
20GFKTK
21GKA2000 系列104/105/106
22GKB4000 系列109/110/111
23GKC6000 系列112/113/114
24GGMMGG
25GWDDELTA 系列RE 500/501 CEHW
26GWHHB
27GBDBK913/915
28GKA-BK10DR
30GFD-BKBG
