瑞胤液压目前开发了GP,GR,GH,GS,GT,GV,GGM系列摆线马达,其GV系列摆线液压马达是一种的平面配流结构液压马达。该系列马达使用镶柱式转定子付,具有工作压力较高,工作效率较高,整机保持性好,工作寿命较长的特点。可在标准结构的基础上根据用户需求进行多功能的变型设计。
最大排量 | cm³/rev [in³/rev] | 801.8 [48.91] |
最高转速 | RPM | 630 |
最大扭矩 | daNm [lb-in] | 连续:188 [16650]断续:211 [18650] |
最大输出功率 | kW[HP] | 64 [85,8] |
最大压力降 | bar [PSI] | 连续:200 [2900]断续:240 [3480] |
最大流量 | pm [GPM] | 240 [63.4] |
最低转速 | RPM | 5 |
允许的轴向载荷 | daNm [lbs] | Pa=1500 [3300] |
工作油液 | 矿物油-HLP (DIN 51524)或HM (ISO 6743/4) | |
温度范围 | ℃[°F] | -40至140 [-40至284] |
粘度范围 | mm²/s [SUS] | 20至75 [98至347] |
过滤 | ISO代码20/16(推荐液体过滤精度25微米) |

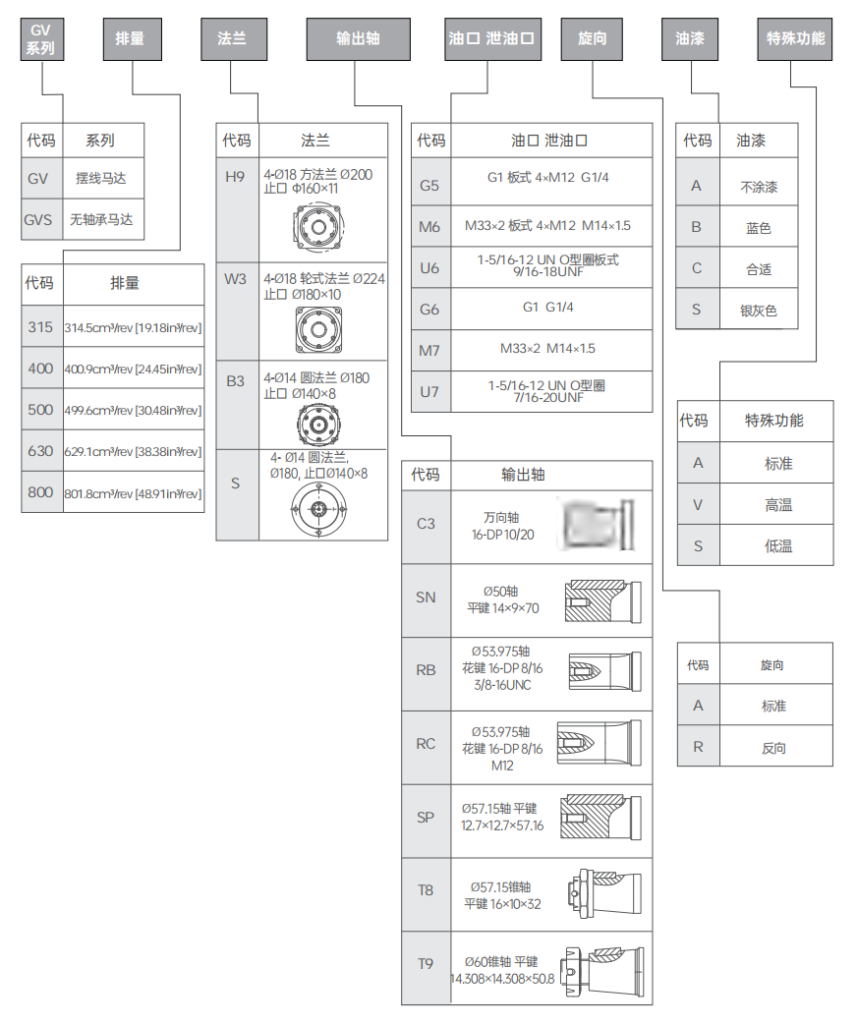

类 型 | GV315 | GV400 | GV500 | GV630 | GV800 |
排量cm³/rev [in³/rev] | 314.5[19.18] | 400.9[24.45] | 499.6[30.48] | 629.1[38.38] | 801.8[48.91] |
最高转速 连续 | 510 | 500 | 400 | 320 | 250 |
RPM 断续 | 630 | 600 | 480 | 380 | 300 |
最大扭矩 连续 | 92[8150] | 118[10450] | 146[12950] | 166[14700] | 188[16650] |
daNm [lb-in] 断续 | 111[9800] | 141[12500] | 176[15550] | 194[17150] | 211[18650] |
峰值 | 129[11400] | 164[14500] | 205[18150] | 221[19550] | 247[21850] |
最大功率 连续 | 42.5[57] | 53.5[71.7] | 53.5[71.7] | 48[64.4] | 42.5[57] |
kW [HP] 断续 | 51[68.4] | 64[85.8] | 64[85.8] | 56[75] | 48[64.4] |
最大压力降 连续 | 200[2900] | 200[2900] | 200[2900] | 180[2610] | 160[2320] |
bar [PSI] 断续 | 240[3480] | 240[3480] | 240[3480] | 210[3050] | 180[2610] |
峰值 | 280[4060] | 280[4060] | 280[4060] | 240[3480] | 210[3050] |
最大流量 连续 | 160[42.3] | 200[52.8] | 200[52.8] | 200[52.8] | 200[52.8] |
lpm [GPM] 断续 | 200[52.8] | 240[63.4] | 240[63.4] | 240[63.4] | 240[63.4] |
最大进油压力 连续 | 210[3050] | 210[3050] | 210[3050] | 210[3050] | 210[3050] |
bar [PSI] 断续 | 250[3620] | 250[3620] | 250[3620] | 250[3620] | 250[3620] |
峰值 | 300[4350] | 300[4350] | 300[4350] | 300[4350] | 300[4350] |
最大泄油口回油压力 连续 | 140[2040] | 140[2040] | 140[2040] | 140[2040] | 140[2040] |
bar [PSI] 断续 | 175[2540] | 175[2540] | 175[2540] | 175[2540] | 175[2540] |
峰值 | 210[3050] | 210[3050] | 210[3050] | 210[3050] | 210[3050] |
最大开启压力无径向载荷bar [PSI] | 8[120] | 8[120] | 8[120] | 8[120] | 8[120] |
最小开启扭矩(daNm) 最大压力降连续 | 71[6300] | 91[8100] | 113[10000] | 133[11800] | 151[13400] |
最大压力降断续 | 85[7500] | 109[9600] | 136[12000] | 155[13700] | 170[15000] |
最低转速RPM | 10 | 9 | 8 | 6 | 5 |

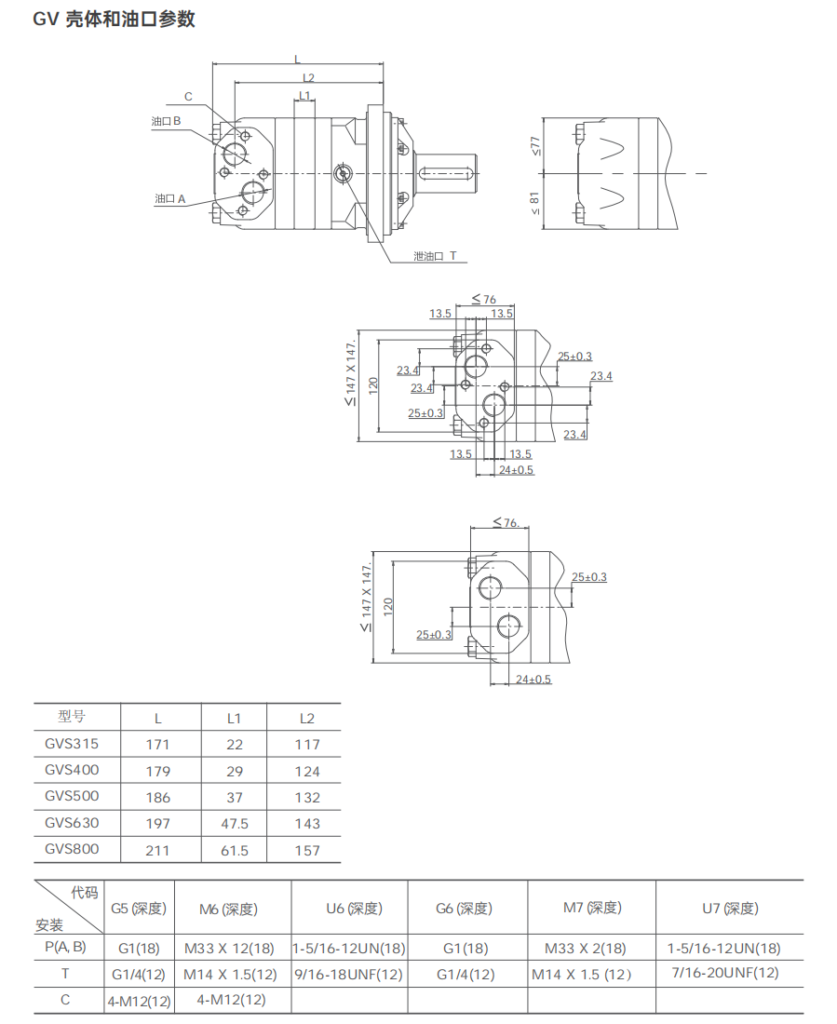

重量kg [lb] GV | 31.8[70.1] | 32.6[71.9] | 33.5[73.8] | 34.9[76.9] | 36.5[80.5] |

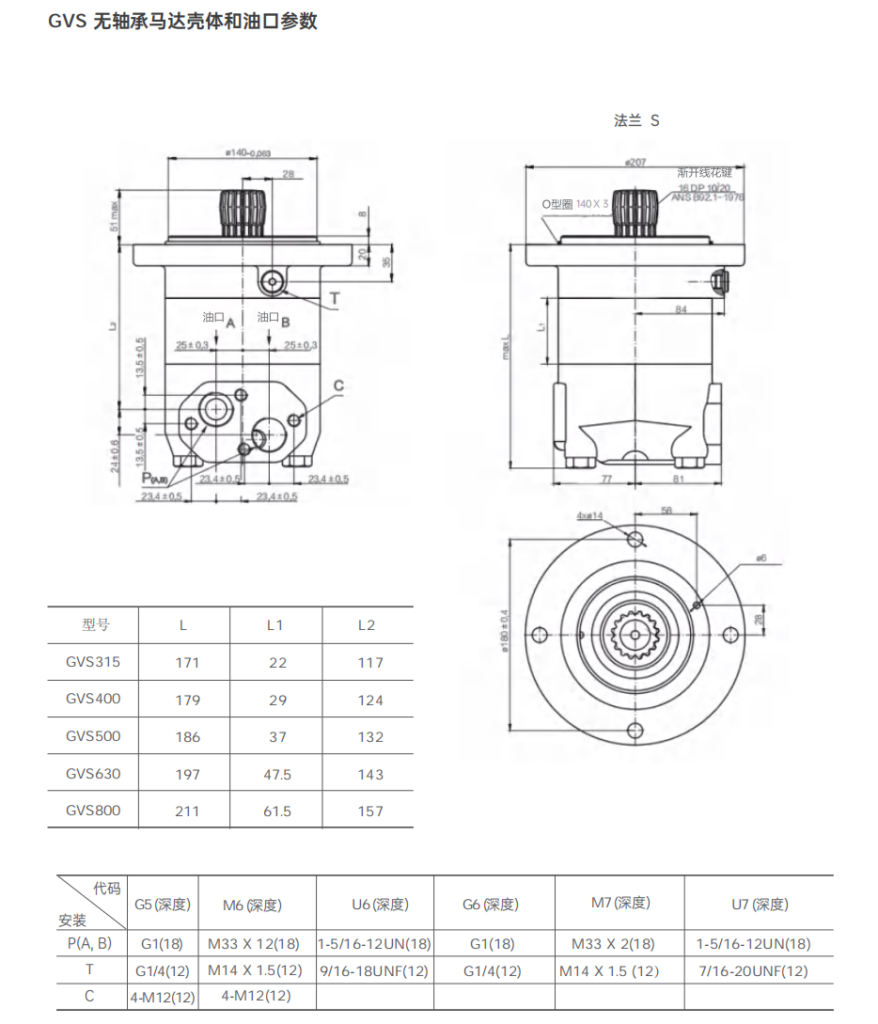

GVS | 22.7[50] | 23.5[51.8] | 24.4[53.8] | 25.6[56.4] | 27.7[61.1] |
序号 | 瑞胤系列 | DF | ET | CL | WD | PK | MS | BV |
1 | GM | OMM | J | 129 | MM/MLHM | BGM | ||
2 | GP | OMP | MP/MLHP | BG | ||||
3 | GPH | H | 101 | HP | BH | |||
4 | GP-H | OMPX | ||||||
5 | GR | OMR | RS | MR | BR | |||
6 | GRS | S | 103 | DH/DS | HR | BS | ||
7 | GR-H | OMRX | ||||||
8 | GH | OMH | MH | |||||
9 | GS | OMS | MLHS | HR | ||||
10 | GSS | OMSS | MLHSS | |||||
11 | GT | OMT | MLHT | HT | ||||
12 | GTS | OMTS | MLHTS | |||||
13 | GV | OMV | 10000 系列 | MLHV | ||||
14 | GVS | OMVS | MLHVS | |||||
15 | GFA | TE | ||||||
16 | GFB | TB | ||||||
17 | GFD | TG | ||||||
18 | GFE | TGK | ||||||
19 | GFF | TF | ||||||
20 | GFK | TK | ||||||
21 | GKA | 2000 系列 | 104/105/106 | |||||
22 | GKB | 4000 系列 | 109/110/111 | |||||
23 | GKC | 6000 系列 | 112/113/114 | |||||
24 | GGM | MGG | ||||||
25 | GWD | DELTA 系列 | RE 500/501 CE | HW | ||||
26 | GWH | HB | ||||||
27 | GBD | BK913/915 | ||||||
28 | GKA-BK10 | DR | ||||||
30 | GFD-BK | BG |
