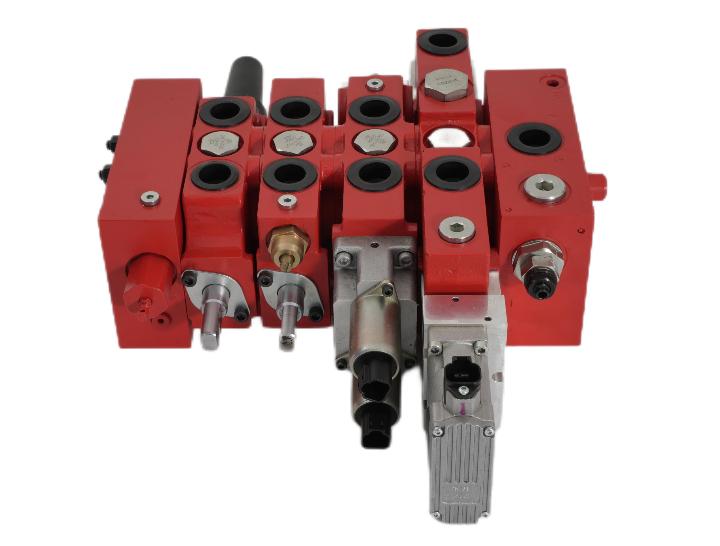

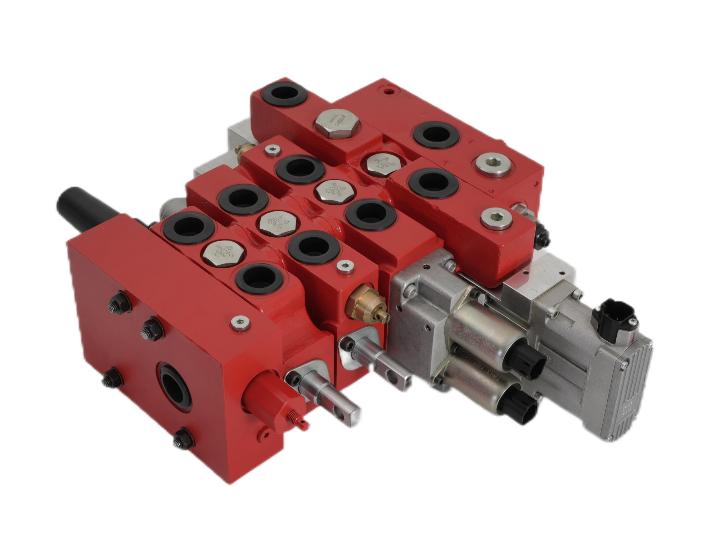

GKVL80片式阀

GKV系列的多路阀是一种模块开式多路阀,可选取不同功能的模块来满足各种复杂系统的设计。

特点:

体积紧凑,重量轻,满足狭小安装空间要求

功能强大,匹配负责系统要求

加工精度较高,采用进口加工设备,确保内部公差尺寸

较高性价比,可定制化,可成套系统供应

GKVL80片式多路阀简介

GKVL80系列的多路阀是一种模块式开式多路阀。主要用于移动式机械,例如:农业机械、建筑机械、矿山机械、装卸机械、维修机械以及其他工程机械。本系列的多路阀采用模块化设计,系统设计者可选取不同功能的模块来满足各种复杂系统的设计。主阀体可以根据用户的要求选用不同功能的模块以满足不同的运用场合。主阀芯可根据用户的要求提供极佳的流量特性和低液动力。不同的进油联模块可以满足用户不同的进油方式以及溢流阀装配形式。回油联也有不同形式以满足用对回油形式的要求,也可提供动力外接。

功能

  • 无先导油源的进油联
  • A/B口有过载阀的主阀块
  • A口有过载阀的主阀块
  • B口有过载阀的主阀块
  • A口有机械驱动的液压锁
  • 可回油的后端盖
  • 不可回油的后端盖
  • 带动力外接的回油联
  • 可根据客户要求插装其它阀块

主要特点

  • 阀体为蠕墨铸铁 (进油联、工作联、回油联)
  • 弹簧端盖,机械定位端盖为铸铝或压铸铝
  • 并联回路,每个工作联都带截止阀
  • 能够改变为串联回路
  • 可在工作油口提供截止阀
  • 可提供手动和拉线控制模块
  • 可提供动力外接
  • 可以修改为闭式系统
  • 可提供机械定位且定位力可调
  • 进油联可配不同形式的溢流阀(直动式、先导式)或改变溢流
  • 阀的安装位置
  • 可对每联阀的A口提供机械驱动的液压锁
  • 可提供机械式液压锁以适应拖拉机、起重机等的起
  • 升机构对重物锁定的要求
  • 提供各种不同的阀芯功能,用于控制双作用油缸、
  • 单作用油缸、油马达的阀芯
  • 可提供带浮动功能的阀芯
  • 阀的操作力小、流量特性好
  • 阀的体积小、重量轻
  • 可实现比例控制(无压力补偿)
  • 该多路阀可组合成1到8联

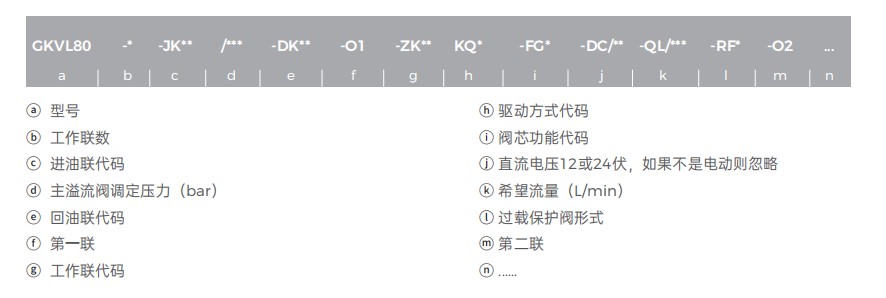

订购代码

技术参数

额定流量80L/minT口最大压力25bar
最大流量100L/min内泄漏(70bar) A/B至T油口35cc/min
最小流量20L/min内泄漏(70bar) A/B至T油口有液压锁<3cc/min
P口最大压力315bar阀芯行程(位置1 / 2)+7/-7mm
A/B 口最大压力315bar带浮动的阀芯行程(位置1 / 2 和F位)+7/-7 -10mm
驱动的电磁线圈电压是直流电压12伏或24伏,与之相应的电流时 0-1.5安培或0-0.75安培。

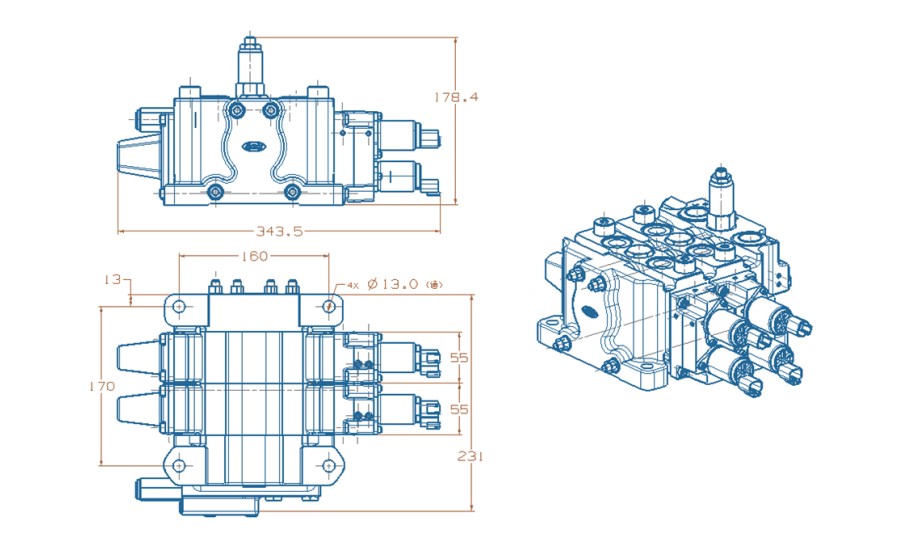

2联装配外形图

应用

瑞胤GKV系列可用于收割机,起重器,装载机
