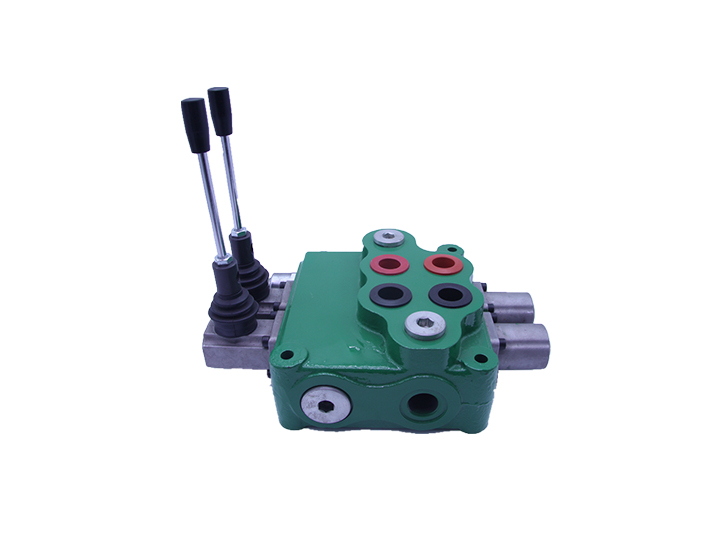

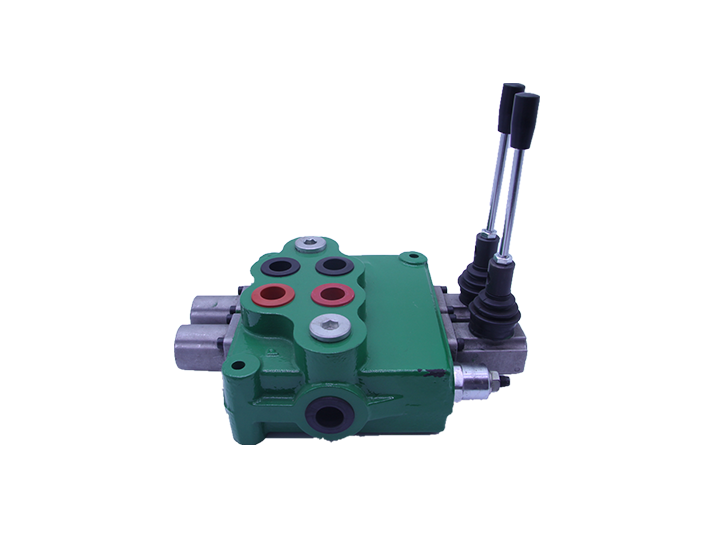

GDV160系列整体式多路阀

现有六个整体阀系列,流量范围25-170L/min,提供各种不同的阀芯功能,用于控制双作用油缸、单作用油缸、油马达的阀芯。

额定流量160L/min,1 ~ 6联控制 一体化成型,泄露更少 加工设备,确保内控精度 多种控制方式,应用范围广

主要特点

阀体为整体式灰口铸铁;

弹簧端盖,机械定位端盖,为压铸铝;

并联回路,进油端带负载单向阀;

可提供手动和拉线控制;

可提供动力外接;

可以提供机械定位;

提供各种不同的阀芯功能,用于控制双作用油缸、单作用油缸、油马达的阀芯;

阀的操作力小,流量特性好;

该多路阀可组合成1到4个阀芯的整体阀 (目前仅提供2联整体阀)

技术参数

额定流量160L/min用丁晴橡胶密封-20C° – 80C°
最大流量170L/m1n用氟橡胶密封-20C° – 100C°
P口最大压力310bar阀芯行程 (位置1 / 2)+7/-7mm
A/B 口最大压力310bar带浮动的阀芯行程 (位置1 / 2 和F位)+7/-7 -9mm
T口最大压力25bar推荐液压油粘度范围15- 75mm^2/s
内泄漏(70 bar): A/B至T油口40- 55cc/min推荐使用环境温度-40C° – 60C°

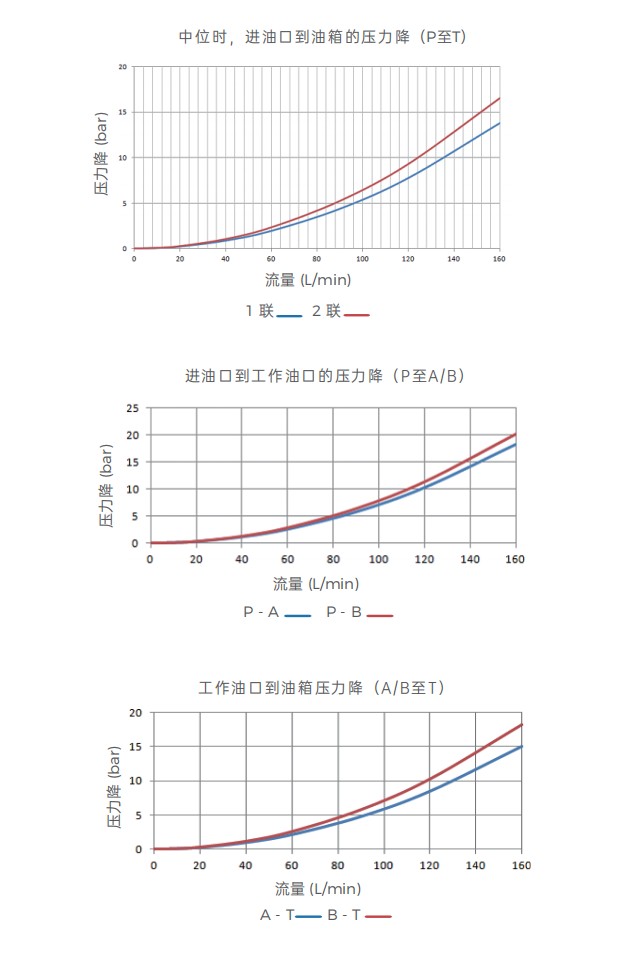

性能参数

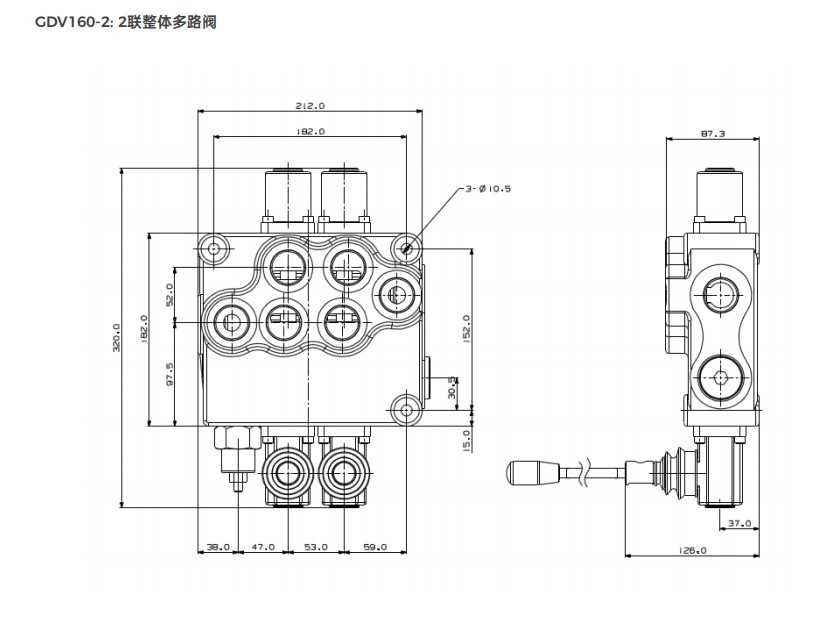

阀体装配尺寸

应用
