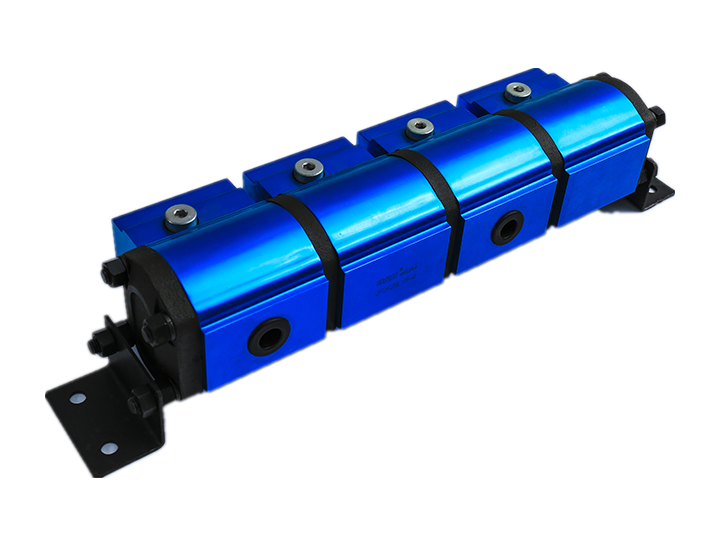

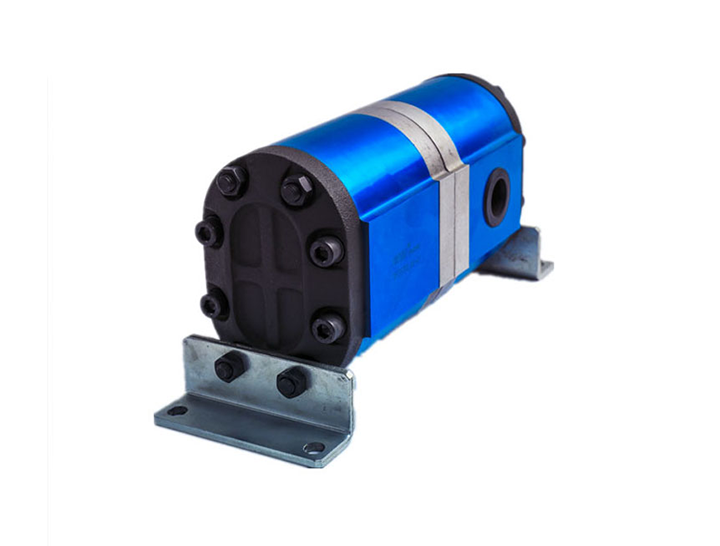

两个或几个齿轮马达通过联轴器联接后可组成齿轮式分流器,它可以保证执行元件(如油缸)同步运行,并获得高的同步精度,它的原理如下图:从进油口输入来自管路的液压油,通过联结在一个轴上的相同规格尺寸的齿轮副的旋转运动分配给出油口相同的流量,显而易见,齿轮式分流器的精度取决于齿轮副以及与其相配零件的精度。
排量 | 转速/分钟 | 流量范围 /每联 | 最低系统压力 | 出油口最大压力 | |||||||
in³/r | ml/r | 最小(rpm) | 最大 (rpm) | gpm | lpm | psi | bar | psi | bar | ||
1.22 | 20 | 800 | 2500 | 4.2 | 13.12 | 16 | 50 | 870 | 60 | 3480 | 240 |
1.647 | 27 | 5.67 | 17.71 | 21.6 | 67.5 | 3480 | 240 | ||||
1.83 | 30 | 6.3 | 19.67 | 24 | 75 | 3480 | 240 | ||||
2.379 | 39 | 8.18 | 25.57 | 31.2 | 97.5 | 3480 | 240 | ||||
3.05 | 50 | 10.49 | 32.79 | 40 | 125 | 725 | 50 | 3480 | 240 | ||
3.355 | 55 | 11.54 | 36.07 | 44 | 137.5 | 3335 | 230 | ||||
3.66 | 60 | 12.59 | 39.35 | 48 | 150 | 2900 | 200 | ||||
4.27 | 70 | 14.69 | 45.9 | 56 | 175 | 2610 | 180 |

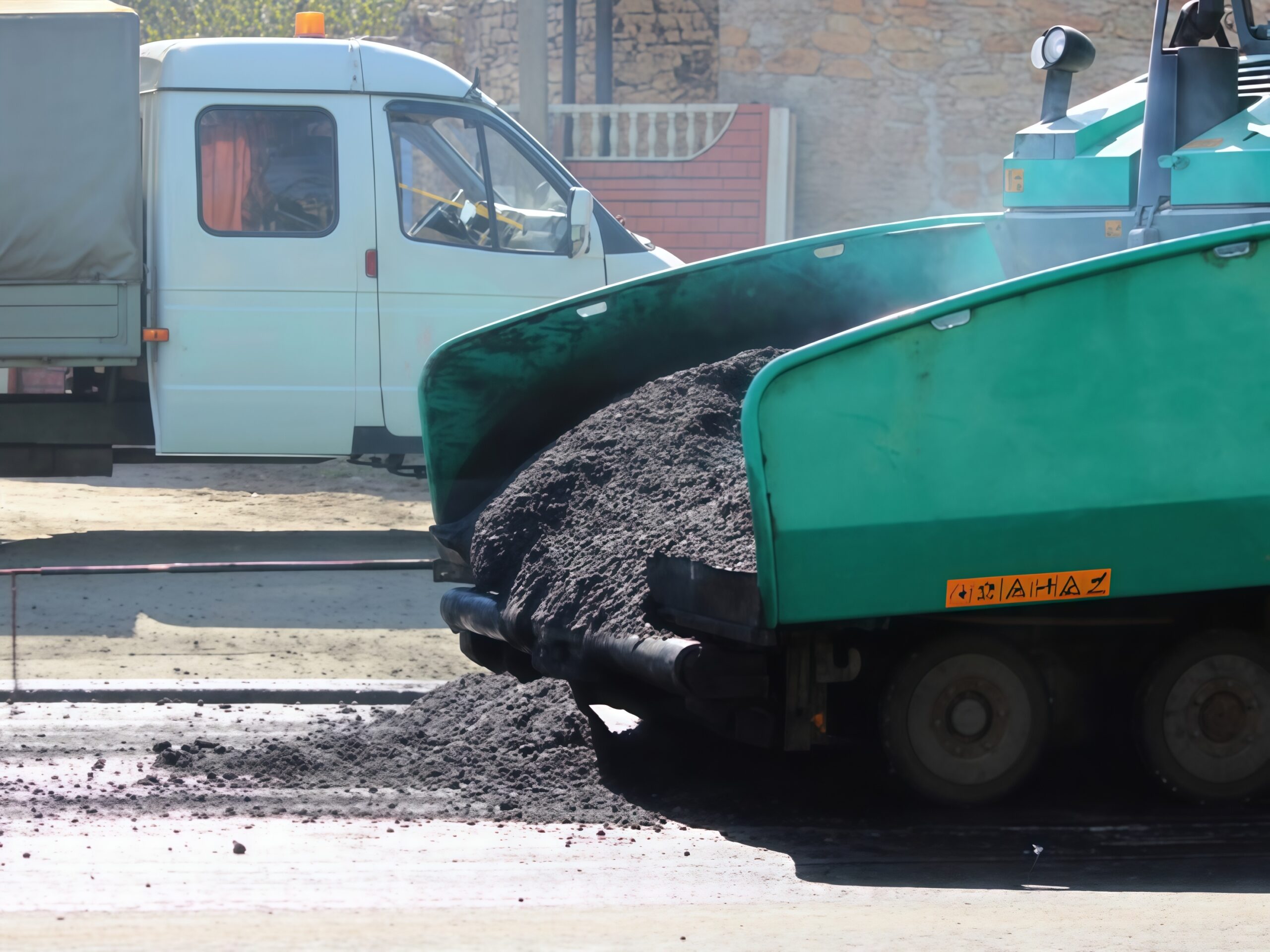

瑞胤齿轮式分流器广泛应用于摊铺机。
