3APF**F**T11S14*

瑞胤液压现有九组齿轮泵系列,排量范围0.16-199cc/r,可满足绝大对数工况的需求。

产品描述

外啮合齿轮泵(以下简称齿轮泵)是液压系统中的常用动力元件,它的特点是抗液压系统污染能力强,结构简单,可靠性高。瑞胤液压的齿轮泵均具有轴向间隙自动补偿功能,轴套独特的耐磨损配方,提供了长期的使用寿命,精心加工的齿轮保证了在低噪音条件下的使用。可广泛用于工业液压系统、行走机械液压系统、航空航天液压系统、船舶液压系统、海洋工程液压系统。

特性

  • 瑞胤液压现有九组齿轮泵系列: 0P、1P、 1.5P、2P、2. 5P、2.8P、 3P、 3. 5P、4P,每组泵通过改变齿轮的宽度可得到不同的排量。目前以上九组泵的排量范围为: 0. 16 -199cc/r,具体请参照性能曲线(第9页到第12页);
  • 压力:可以提供三个压力等级的齿轮泵E、 F、 G,请参照以下压力波形图;
  • 效率:容积效率最高可达到98%,机械效率最高可达88%;
  • 安装:多种安装轴伸与法兰、进出油口组合,满足了市场的需求,特别是欧洲及北美市场的要求;
  • 油封:可提供氟橡胶、丁腈橡胶、乙丙橡胶;
  • 集成:可根据客户要求集成溢流阀、单向阀。

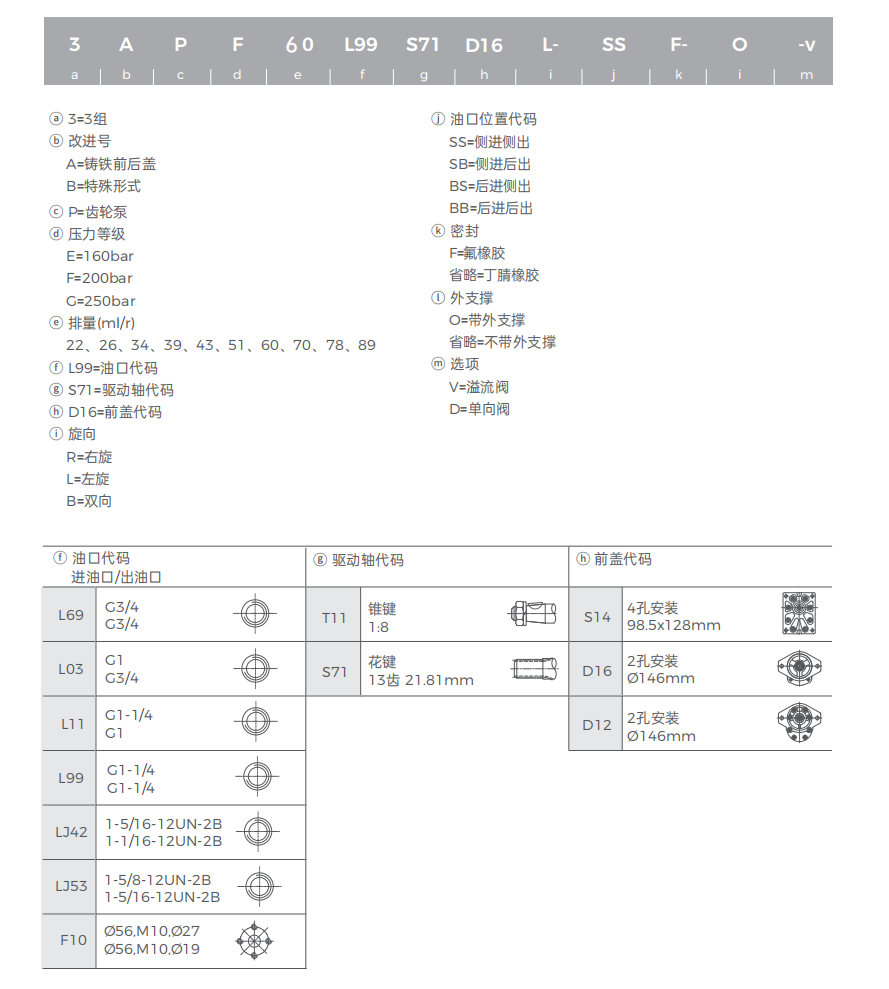

订购代码

技术参数

型号
排量
(ml/r)

压力(bar)

转速(r/min)

  L
(mm)

L1
(mm)
◎D1Ød1 T1D2Ød2T2
额定最高额定最高最低
3APF22F10T11S1422 200 250 2000 3000 400 128.5 65.5 56 27  M1056  19 M10
3APF26F10T11S1426 200 250 2000 3000 400 131.5 67.0
3APF34F10T11S1434 200 250 2000 3000 400 137.0 69.8
3APF39F10T11S1439 200 250 2000 3000 400 141.0 71.8
3APF43F09T11S1443 200 250 2000 2800 400 143.5 73.0 51 27 51  27
3APF51F11T11S1451 200 250 2000 2800 400 149.5 76.0 56 27 56  27
3APF60F12T11S1460 180 230 1500 2800 400 156.0 79.3 62 33 51  27
3APF70F12T11S1470 180 200 1500 2500 400 163.0 82.8
3APF78F12T11S1478 160 200 1500 2300 400 169.2 85.2
3APF89F12T11S1489 140 180 1500 2000 400 174.2 88.2

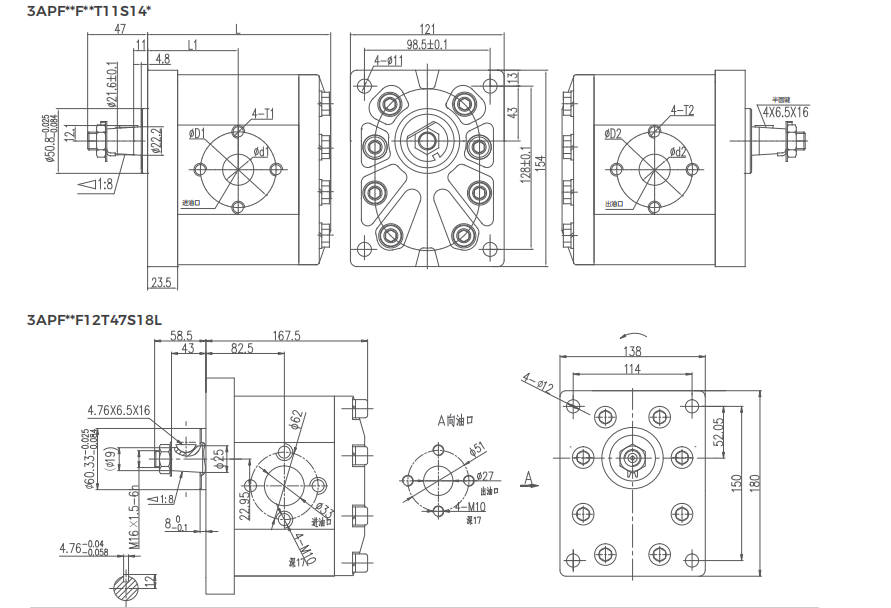

外形尺寸

应用领域

瑞胤3组齿轮泵广泛应用于叉车、搬运车、拖拉机、高空作业平台和压路机。
